2021高考物理重要考点解析——电学实验
http://www.newdu.com 2025/05/25 04:05:20 三好网 佚名 参加讨论

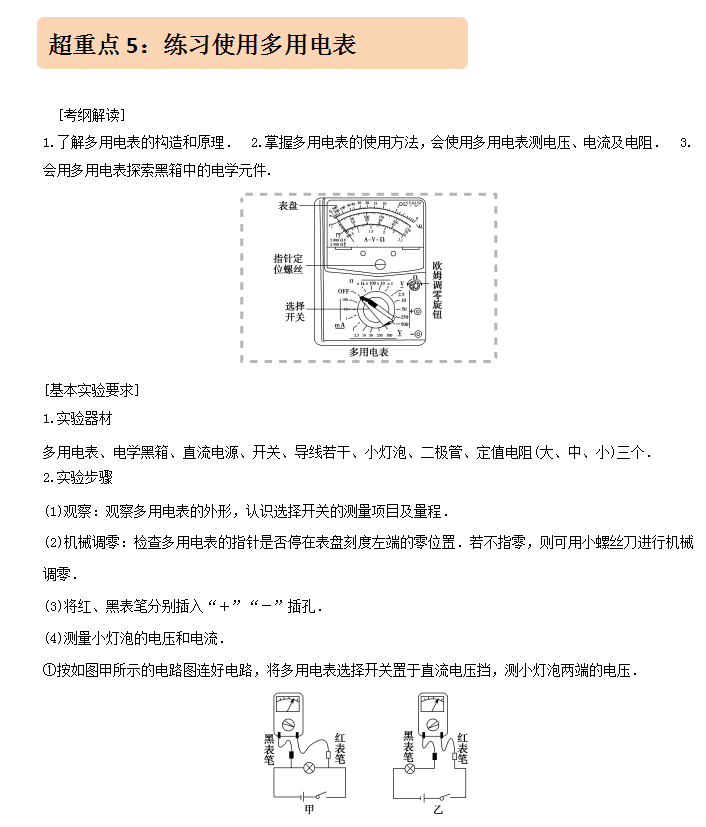

为了帮助高三生备战2021年高考物理考试，高中物理老师给大家带来重要考点解析。下面是电学实验基础重点专题讲解及突破，希望能帮到大家高效复习。                       ②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流． (5)测量定值电阻 ①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处； ②将被测电阻接在两表笔之间，待指针稳定后读数； ③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果； ④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡. [规律方法总结] 1.使用多用电表的注意事项 (1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”“黑出”． (2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮． (3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应挡位的倍率． (4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆． (5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表． (6)测电阻时每换一挡必须重新欧姆调零． (7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出． 2.多用电表对电路故障的检测 (1)断路故障的检测方法 ①将多用电表拨到直流电压挡作为电压表使用． a.将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏． b.在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点． ②将多用电表拨到直流电流挡作为电流表使用，将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路． ③用欧姆挡检测 将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况． (2)短路故障的检测方法 ①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路． ②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路．  (责任编辑：admin) |
